חלקי חילוף למכונת תפירה: המדריך המלא לרכיבים חיוניים

חלקי חילוף למכונת תפירה הם הנושא שבו נתקל כל מי שתופר, מהתופרת הביתית ועד הסטודיו המקצועי. בית סליל, רצועת הנעה, דוושה, שיני הזנה – כל אלה רכיבים שנבנו להישחק עם השימוש, והחלפתם בזמן מאריכה את חיי המכונה בשנים רבות. הבעיה מתחילה כשמזמינים חלק לא מתאים.

בשלושה דורות של עבודה עם מכונות תפירה ראינו מספיק מכונות שהושבתו בגלל חלק חילוף שעלה על הציר בכוח, או דוושה "אוניברסלית" ששרפה מנוע שלם תוך עשר דקות. המאמר הזה מסביר איך מזהים את החלק הנכון, אילו רכיבים אפשר להחליף לבד, ומתי חובה לפנות למעבדה.

מוצרים נבחרים

איך יודעים איזה חלק חילוף מתאים לדגם שלי

בחירה נכונה של חלק חילוף דורשת שלושה נתונים מדויקים – שם היצרן, מספר הדגם המלא כולל אותיות הסדרה, וסוג המנגנון המכני. בלי שלושתם, אתם מהמרים. מי שמזמין חלק רק לפי "מראה דומה" מזמין לעצמו צרות מכניות, כי חלק שלא מתאים במילימטר גורם לשבירת מחטים, ללולאות בתפר, ובמקרים הגרועים לנזק למנוע או לגלגלי השיניים הפנימיים.

גם ציון שם היצרן בלבד לא מספיק. זינגר לבדה ייצרה מאות דגמים על פלטפורמות מכניות שונות לחלוטין, וכמעט שום חלק פנימי לא עובר בין סדרה ישנה לחדשה. ג'וקי הוציאה סדרות ביתיות עם הזנה מכנית ואחר כך עם הזנה תעשייתית מוקטנת, ולכל סדרה גרייפר משלה. לכן האותיות אחרי מספר הדגם חשובות לא פחות מהמספר עצמו.

מה חובה לתעד לפני הזמנת חלק

1. צלמו את לוחית היצרן כולה, מקרוב ובתאורה טובה.
2. צלמו את הרכיב הישן מכל צדדיו, כולל צד ההרכבה.
3. ברכיבים עגולים כמו סלילים או גלגלי הנעה מדדו קוטר ועובי במילימטרים, במדידה דיגיטלית. הפרש של חצי מילימטר בקוטר פין סליל הוא ההבדל בין חלק שמתיישב לבין חלק שמתנדנד ושובר את המכונה.

איפה מוצאים מספר דגם ומספר סידורי

ברוב המכונות הביתיות לוחית הזיהוי מסתתרת באחד מארבעה מקומות – בגב המכונה, בתחתית בסיס המתכת, ליד חיבור כבל החשמל, או מאחורי מכסה בית הסליל. אצל Brother ו-Juki מודרניות תמצאו לרוב מדבקה בגב. אצל זינגר ישנות זו לוחית מתכת מוברגת בצד ימין של הבסיס, לפעמים מתחת לפלטת המחט.

לוחית היצרן מסתתרת בדרך כלל באחד מארבעה מקומות בסיסיים במכונה

חשוב להבחין בין שני מספרים. מספר הדגם מזהה את סוג המכונה, והמספר הסידורי מזהה את היחידה הספציפית שלכם. לאיתור חלפים שניהם חיוניים – הדגם קובע איזה חלק, והמספר הסידורי עוזר לתארך את תקופת הייצור, כי יצרנים החליפו ספקים של רכיבים פנימיים באמצע סדרות.

בלוחיות שחוקות הטריק הוא תאורה אלכסונית. העבירו פנס נייד בזווית נמוכה על פני הלוחית, והחריטות יעלו כצללים גם כשהעין לא קוראת אותן ישירות. צלמו והגדילו בטלפון. את המדבקות הדהויות אפשר לקרוא דרך נייר דק ועיפרון, כמו שילדים משפשפים מטבעות, וזה עובד.

אביזרים לתפירה מול רכיבים לתפירה

אביזרים הם עזרי עבודה חיצוניים שמרחיבים את יכולות המכונה – רגליות מיוחדות, מחטים, קוצצים, מדי שוליים. רכיבים הם חלקים מכניים פנימיים או תנועתיים שהמכונה לא עובדת בלעדיהם – בית סליל, רצועת הנעה, שיני הזנה, דוושה. ההבחנה הזאת חוסכת כסף ובלבול.

כשהמכונה תופרת תפר עקום בשוליים, אתם צריכים רגלית שוליים – אביזר. כשהמכונה מדלגת תפרים בכל פרויקט, אתם צריכים לבדוק שיני הזנה או תזמון – רכיב. באביזרים יש גמישות מסוימת בין דגמים. ברכיבים אין גמישות בכלל, כי הרכיב נע בסנכרון עם עוד חמישה חלקים בבת אחת.

החלקים הנפוצים שנוטים להתבלות

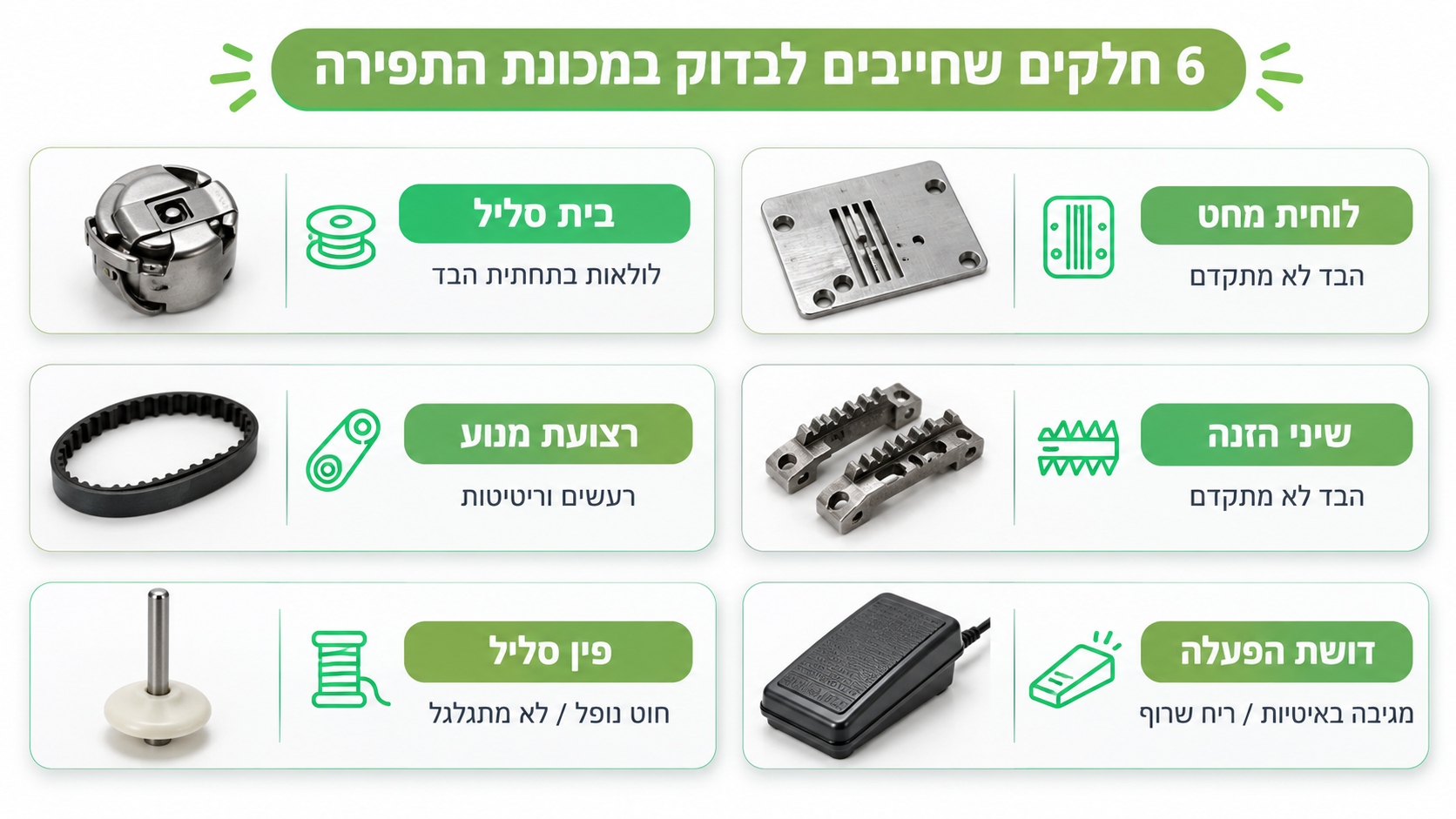

יש רכיבים שנבנו להישחק, וזה תפקידם. בתי סליל, לוחיות מחט, רצועות מנוע, שיני הזנה, מחזיקי סליל עליון ודוושות רגל – כולם סופגים חיכוך, הצטברות סיבים, חוסר שימון ועבודה בעומס. סטודיו שתופר ג'ינס כל היום יחליף רצועה כל שנתיים, תופרת ביתית תחליף כל שמונה שנים. שניהם צריכים לדעת לזהות את הסימפטום בזמן.

שימו לב לעמודה השלישית. היא שומרת עליכם מלפרק בבית את מה שאסור לפרק. מכסה פלטת סליל, מכסה בית סליל ודוושה תואמת הן החלפות ביתיות. רצועה פנימית או תזמון גרייפר – לא.

בית סליל וגרייפר – הרכיבים שחייבים תאימות מדויקת

בית הסליל עוטף את הסליל התחתון ומסובב את החוט התחתון סביב החוט העליון בכל תפר. בלי המפגש המילימטרי הזה בין מחט לגרייפר אין תפר בכלל. במכונות מכניות קלאסיות בית הסליל אנכי, והסליל נכנס בתוך מכסה מתכת שנשלף הצידה. במכונות האלקטרוניות של Brother, Juki וברנינה הוא אופקי נשלף מלמעלה, ישר מתחת לפלטת המחט.

בית סליל פגום, שרוט או לא תואם מתגלה בארבעה סימנים – לולאות בתחתית הבד, חוט עליון שנקרע ברציפות, נקישות מתכתיות בכל תנועת מחט, ושבירת מחטים. שריטה אחת עמוקה בשפת בית הסליל תופסת את החוט ומשבשת את כל מערך המתח. כדי לבדוק, נתקו את המכונה מהחשמל, הוציאו את הסליל, נקו את החלל עם מברשת צבע קטנה – לעולם לא עם אוויר דחוס שדוחף את הסיבים פנימה – והעבירו אצבע עדינה על שפת בית הסליל. שריטה שמרגישה לאצבע תתפוס גם חוט.

ההבדל בין בית סליל אנכי לאופקי קובע איזה רכיב מזמינים

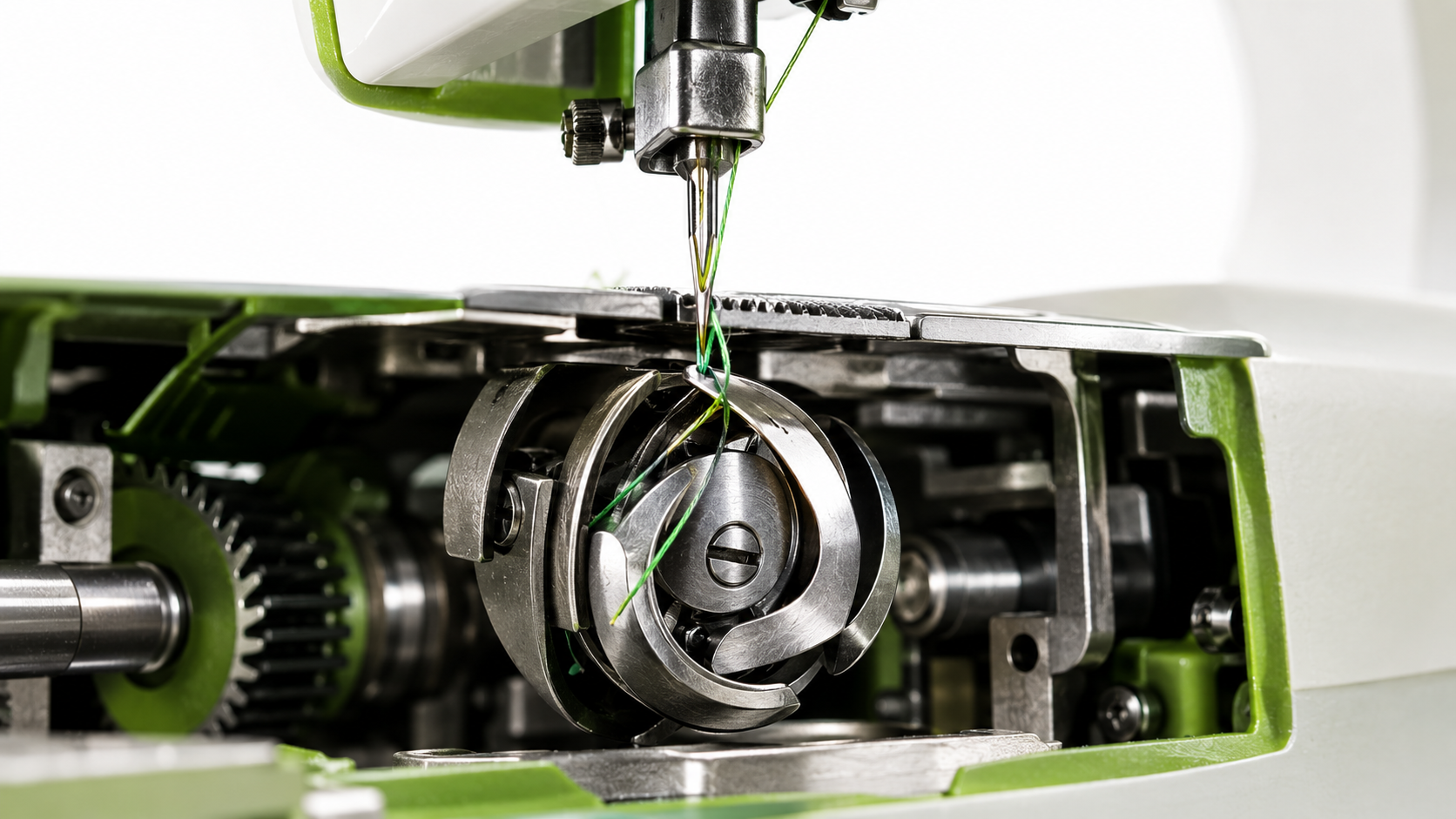

הגרייפר הוא הרכיב שנע בסנכרון מילימטרי עם תנועת המחט, ותופס את לולאת החוט העליון מאות פעמים בדקה. התזמון שלו משתבש בדרך כלל אחרי משיכת בד חזקה תחת הרגלית – המחט מתכופפת, פוגעת בגוף הגרייפר ומזיזה אותו במילימטר, ומאותו רגע המכונה מדלגת תפרים ושוברת מחטים. שיפוץ או החלפה של גרייפר דורשים מכשירי מדידה וציוד טכנאי, ואל תנסו את זה בבית גם אם הסרטון נראה פשוט.

חלקים אוניברסליים – מה באמת עובר בין דגמים

מחטים בתקן 130/705H הן אכן אוניברסליות עבור רוב המכונות הביתיות – זינגר, Brother, Juki, פפאף ואלנה משתמשות באותו תקן. גם רגליות סנאפ-און בסיסיות עוברות בין דגמים רבים. זו כל הרשימה. כל מה שמעבר לזה ייעודי לדגם.

חלקים "אוניברסליים" זולים מאתרי סחר בינלאומיים בלי פיקוח הם הכיוון המסוכן ביותר. דוושה שלא תואמת בערכי התנגדות שורפת מנוע, ובית סליל שגדול בחצי מילימטר מעקם את ציר התנועה והורס את התזמון. ארבעה רכיבים שאסור בשום אופן לקנות כ"אוניברסליים" – בתי סליל, גלגלי שיניים, כרטיסים אלקטרוניים ודוושות מתח. חלקי חילוף מקוריים של היצרן עולים יותר וחוסכים מכונה שלמה.

צ'ק-ליסט בדיקה עצמית לפני רכישה

1. אמתו התאמת דגם מלא עם אותיות הסדרה מול מפרט החלק.
2. מדדו מידות מפתח במילימטרים מול הרכיב הישן.
3. בדקו את סוג החיבור – הברגה, קליפס או ציר לחץ. אם בדיקה אחת לא עוברת, אל תזמינו.

דוושה ורכיבי חשמל

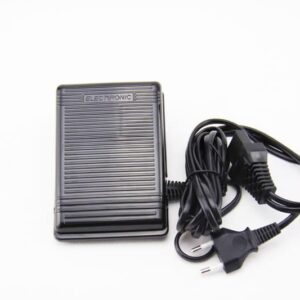

הדוושה היא בקרת המהירות והמעגל החשמלי של המכונה. סימני הכשל שלה ברורים – המנוע לא מגיב ללחיצה, המכונה מתחילה לתפור מעצמה בלי מגע, הדוושה מתחממת חריגה, או יש ריח שרוף. כל אחד מהסימנים האלה מחייב ניתוק מיידי מהשקע.

החלפת דוושה היא מהחלפות ה"ביתיות" המסוכנות, כי לא מדובר רק בהתאמה מכנית אלא בהתאמת חיבור פינים, מתח והספק מנוע. דוושה של Juki מסדרה אחת לא תעבוד על Juki מסדרה אחרת גם כשהשקע נראה דומה. לפני כל מגע בכבלים וברכיבי חשמל, נתקו את המכונה מהשקע לחלוטין. אם אין ודאות מלאה בהתאמה, התקשרו עם מספר הדגם – הייעוץ בטלפון זול בהרבה ממנוע חדש.

מתי הבעיה היא כיוון ולא חלק תקול

קן חוטים ולולאות בתחתית הבד הוא הסימפטום המטעה ביותר בעולם התפירה. בתשעה מתוך עשרה מקרים זו לא תקלת בית סליל אלא חוט עליון שלא נכנס כראוי בין דיסקיות המתח בזמן ההשחלה – ואז המתח העליון לא קיים, והחוט התחתון מושך אותו כלפי מטה ויוצר את ה"קן".

השחלה נכונה של החוט העליון כשהרגלית מורמת פותרת את רוב מקרי הלולאות בתחתית

1. החליפו למחט חדשה ומתאימה לבד – מחט ג'ינס 100/16 לדנים, מחט יוניברסל 80/12 לכותנה.
2. השחילו מחדש את כל מסלול החוט כשרגלית התפירה מורמת למעלה, כי רק אז דיסקיות המתח פתוחות והחוט באמת נכנס ביניהן.
3. בדקו איזון מתח עליון מול תחתון על שארית בד. רק אם הלולאות נשארות אחרי שלוש הבדיקות, אפשר לדבר על רכיב.

גם תחזוקה שוטפת מונעת שחיקה. חמש דקות בסוף כל פרויקט מאריכות את חיי כל הרכיבים – הברישו מוך מאזור שיני ההזנה עם מברשת, אספו סיבים מבית הסליל, ושימנו לפי הוראות היצרן בלבד, בנקודות השימון המסומנות. מי שמשמן "על כל המכונה" מדביק את הסיבים לכל מקום אפשרי.

החלפה עצמאית מול מעבדה

הכלל היחיד שאין עליו ויכוח – ניתוק מוחלט של כבל החשמל מהשקע לפני כל פתיחה של מכסה או החלפת חלק מכני. גם אם המכונה כבויה, דוושה שנלחצת בטעות מסובבת את הגרייפר ישר אל האצבעות שלכם.

רגליות – חלף או שדרוג

רגלית נדרשת כחלף כשפלסטיק נשבר, מתכת מתעקמת מתפירת ג'ינס בעובי שגוי, או קפיץ השחרור אובד. אבל הרגלית היא גם השדרוג הזול והמשתלם ביותר שקיים – רגלית רוכסן נסתר הופכת מכונה בסיסית למכונה שמצליחה עם רוכסן מקצועי, רגלית הולכת שומרת על מרווח אחיד, ורגלית אוברלוק מסיימת שוליים בצורה נקייה.

בהזמנה בדקו שני דברים. ראשון, גובה השוק – Low Shank מול High Shank, כשמכונות ביתיות רובן Low Shank ומכונות כבדות ותעשייתיות High Shank, ולא מערבבים בלי מתאם. שני, ודאו ששפתח המעבר ברגלית החדשה רחב מספיק לרוחב הזיגזג המרבי של המכונה. רגלית עם פתח צר על מכונה עם זיגזג רחב היא מתכון למחט שמתרסקת על המתכת במהירות מלאה.

לתקן או לשדרג

עשו תחשיב פשוט – עלות החלק וההתקנה מול שווי המכונה בשוק ומצבה המכני הכולל. החלפת רצועה ומחזיק סליל במכונת מתכת ישנה וטובה היא כמעט תמיד השקעה משתלמת, כי המנועים הכבדים האלה עם שלדת מתכת פנימית מלאה עובדים גם עוד עשרים שנה. לעומת זאת, מכונה בסיסית עם שלדת פלסטיק שנשברה בגוף או שמנועה גמר את חייו – התיקון יעלה יותר ממכונה חדשה, ולא תמיד אפשרי בכלל.

גם מחטות נכונות שומרות על החלקים. מחט כפופה מפעילה עומס יתר על המנוע ועל רצועות ההנעה, ופוגעת בבית הסליל ובלוחית המחט. הכלל שנותנים בחנות – מחט חדשה אחרי שש עד שמונה שעות תפירה מצטברות, או בתחילת כל פרויקט עם בד חדש. מחט עולה כמה שקלים, בית סליל שרוט עולה פי עשרה, וזה עוד לפני העבודה.

מוצרים נוספים שכדאי להכיר

שאלות ותשובות נפוצות

לסיכום

הזמנה נכונה של חלקי חילוף למכונת תפירה מתחילה בתיעוד מדויק של הדגם והרכיב, ומסתיימת בהחלפה שמתאימה לרמת המורכבות של הרכיב. מחט ורגלית מחליפים בבית אחרי ניתוק מהחשמל, רצועה פנימית ותזמון גרייפר – במעבדה בלבד. לא בטוחים איזה חלק אתם צריכים? צלמו את לוחית היצרן ואת הרכיב, ופנו לייעוץ לפני שאתם מזמינים.
